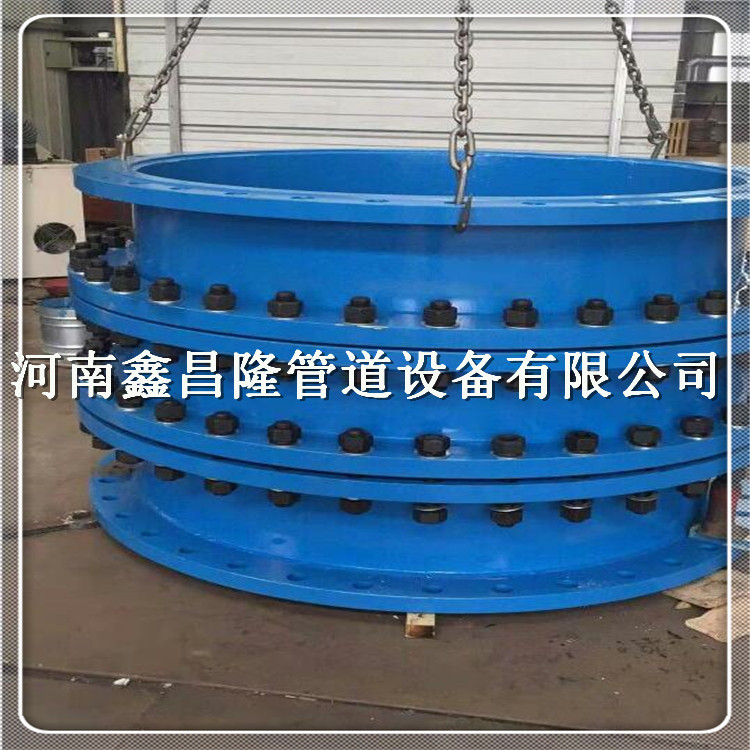

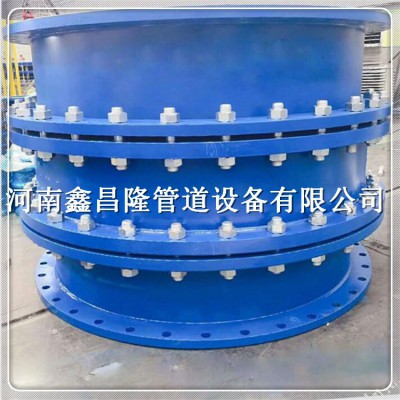

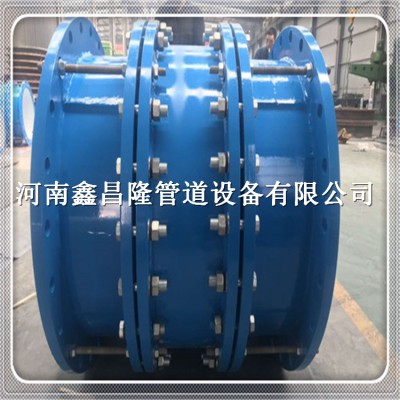

Ｄ型大挠度松套补偿接头是在吸收国外的技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴力设计，结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量，适用于工况恶劣、地形复杂场合的管。
D型大挠度松套补偿接头是包括圆柱状的本体，本体的内部穿过两个具有法兰的活动短管；在本体两侧的连接端分别与一个压盖用螺栓连接，并用螺母拧紧，本体与压盖的连接面上设有一圈密封条；本体的两端面内侧分别安装一个挡圈，所述挡圈套接在所述短管的外侧，并在短管上安装一限位块；挡圈与所述压盖之间安装密封圈，所述密封圈为Ｕ型，嵌入压盖内部的矩形槽内，密封圈与短管的外壁接触，并且密封圈与短管外壁的接触面为圆柱面，在密封圈内部安装一Ｏ型密封条，并在密封圈的上部内表面设有一凸出的唇口，唇口可以防止密封条从密封圈中脱落，而密封条可以保证密封圈对短管外壁产生持续的预紧力，进而保证本体与短管内腔的密封性。
更多关于Ｄ型大挠度松套补偿接头的详细信息请复制以下链接了解更多：http://www.hnxclgd.com/ ，我们的电话是：0371-64034360，手机：13140055337,17513130778。欢迎大家前来选购！
河南厂家批发Ｄ型大挠度松套伸缩接头规格型号齐全
